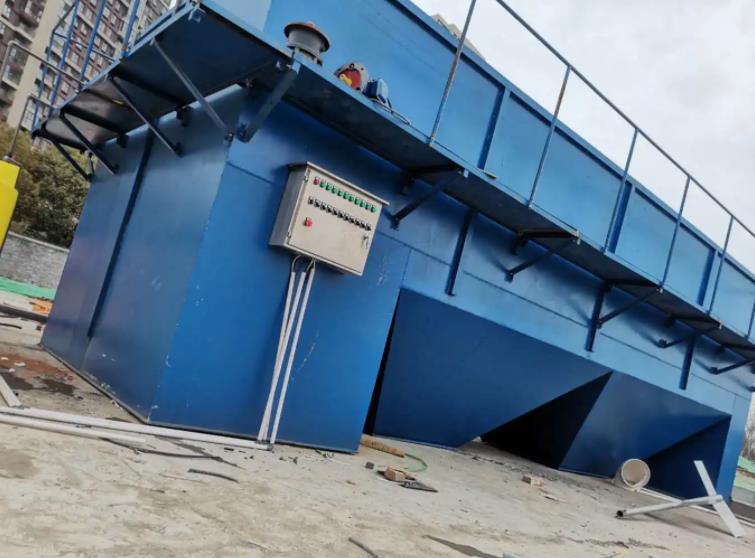

斜管絮凝沉淀池將凈水工藝流程中的加混凝藥劑、絮凝反應、沉淀、過濾等工序組合在同一裝置內，將復雜的工藝集成化，內部無需要維修的機械運動部件。本凈水器具有自身反沖洗功能，不需另配反沖洗泵，運行時配以消毒設備等設施，其功能相當于一個以地表水為水源的小型凈水廠。

它將凈水工藝流程中的加混凝藥劑、絮凝反應、沉淀、過濾等工序組合在同一裝置內，將復雜的工藝集成化，內部無需要維修的機械運動部件。本凈水器具有自身反沖洗功能，不需另配反沖洗泵，運行時配以消毒設備等設施，其功能相當于一個以地表水為水源的小型凈水廠。

斜管沉淀池優點：1.本設備安裝簡單，現場只需要將各種管道接口連接，電氣線路連接，將濾料進行簡單沖洗后，即可投入使用2.整套設備配合電控裝置，即可實現自動運行，自動反洗等功能，操作簡單，只需要在加藥和排泥的情況下，需手動進行操作，其他時間無需人員值守；3.絮凝效果好，構造簡單，施工方便；4.出水水質好、工藝運行穩定可靠、經濟實用、操作簡便；5.它既可以降低原水的濁度、色度等水質的感觀指標，又可以去除多種有毒有害污染物。

斜管沉淀池工藝介紹：

本套設備工作四個步驟，分別為：加藥、絮凝、沉淀、過濾。

（1）加混凝藥劑

本設備中集成加藥計量設備，可以人工投入混凝或其他藥劑，以配合后續的絮凝、沉淀等工序更好的進行。

（2）高效波形板絮凝

高效波形板是應用于混凝反應池內的一種高效反應填料。水流在通過波形板組中縮口時，

形成高速流，高流速水流形成渦流，造成水中顆粒相互碰撞的機會和條件。由于在同一反應級中的流態相同，使需要的能量在反應級中均勻分配，從而大大提高了反應速率。在短時間內，可以得到良好的反應效果。生成大而重約3毫米左右絮體，為沉淀打下良好的基礎。

（3）導泥式側向流斜板沉淀

導泥式側向流沉淀斜板是水處理工程中的新型高效沉淀填料。水流從波形板側面進入，沉淀物集中滑落到波形板谷內，清水向上升，沉淀物向下滑落，最后導泥槽把沉淀物與進水隔開，相比傳統式下進水，上出水的沉淀形式，側向流斜板沉淀避免了進水對沉淀物滑落的干擾，達到了高效沉淀的效果。波形板縱向呈殼體結構，當板面流泥時，板體不變形，板面無積泥。

沉淀模塊采用較低沉淀容積負荷，約為9m3/m3.h，沉淀效果更好。

（4）濾料

本凈水器采用可根據原水水質填裝多種濾料，使其具有除鐵、錳，除氟等功能。

過濾濾速為8-10m/h，多粒徑級濾料顆粒填裝，出水效果好。

濾料反洗直接采用原水，不需要增加反洗水泵，反洗強度反沖洗周期12－24小時，反沖強度8-12L/m2.S。反洗時，水流與普通反向流相比增加側向流，反洗效果更好。
